知用CP4040电流探头
知用CP4040电流探头

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,典型精度为1%,满足大部分测试领域的需要;多款探头可供选择,方便不同量程电流测量;标准的BNC输出接口,可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

CP4040钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量500A的连续电流和750A的峰值电流,提供了5MHz的带宽;分辨率为1A。需配合CPA4000放大器同时使用。

参数型号
CP4040
量程1A/mV
最小测量电流1A
噪声(限制带宽20MHz)≤70mArms
耦合方式AC,DC
交流耦合的低频带宽(-3dB)<7Hz
电流******值(随频率上升而下降)

量程1A/mV
DC连续500A
RMS(正弦波)500A
峰值750A
终端负载要求50Ω
延时时间电流系统65ns
BNC线1米5ns
******绝缘线电压600V CATII
300V CATIII

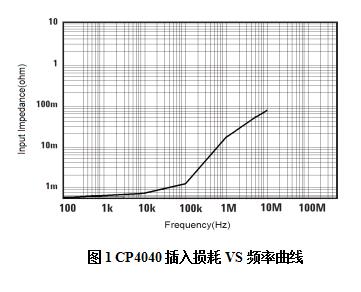

插入阻抗参考图1

知用CP4040电流探头(图1)
