知用CTA400高精度电流传感器
知用CTA400高精度电流传感器

CTA系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从60A到1000A;精度高达0.03%;带宽最高达到800kHz。利用磁通门技术实现高精度测量,优越的线性特性,极低的直流偏移,低温漂特性,低插入损耗,强抗干扰性能,低噪声等特点,非常适合高精度高稳定性的电流测量,广泛应用于工业,医疗,实验室等场合。

CTA系列互感器包括CTA60(60A),CTA200(200A),CTA400(400A),CTA700(700A),CTA1000(1000A)。CTA60 ,CTA200和CTA400 测量孔径为26mm;CTA700和CTA1000测量孔径为30mm。标准的9 pin D-Sub male接口;工作状态LED指示功能;使用方便,安全可靠。

测量条件温度: 25℃; 供电电压: ±Uc =±15V

型  号

CTA400

******测量连续直流电流IPN DC

400A

******测量连续有效值电流IPN

282A

测量电流范围IPM

±400A

电流传输比 KN

1:2000

输出电流IS

±200mA

精度(DC,50/60Hz正弦波)

≤±(读数的0.03%+30uA)

带宽(±3dB) BW

100kHz

负载电阻RM(在整个测量

电流,温度,工作电压范围内)

RM min

RM max

0

2.5Ω

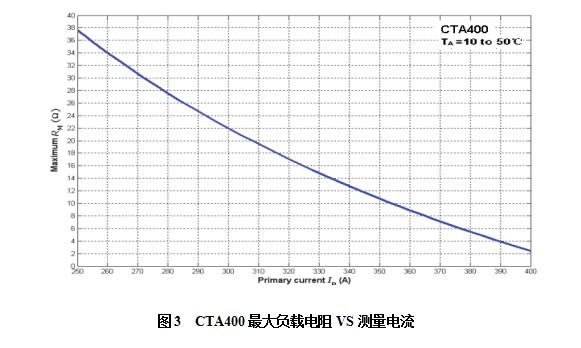

参考图3

******过载能力@单个脉冲100ms

±2000A

供电电压

±15V(±5%)

供电电流

80mA+IS

额定工作电压

RMS

(IEC61010-1)

Basic insulation

2000V

Beinforced insulation

600V

******测量孔径

26mm

二次接口

D-Sub-9Pin

固定螺丝和紧固扭矩

M4不锈钢螺丝*42.8Nm

M5不锈钢螺丝*23.7Nm
