知用DP6150A/B高压差分探头
知用DP6150A/B高压差分探头

DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到200MHz,满足了大部分测试系统的需要;丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;用户可进入测试模式,调整偏置电压,探头长期使用后若出现失调现象,用户可进入该模式,调整偏置,实现归零;电子轻触式按键,使得使用寿命更长;具有5MHz带宽限制功能选择,5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量,并可以滤除更高频率的噪声和干扰;带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;USB供电接口,使用更加方便灵活;探头配备标准的BNC输出接口,可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为1MΩ;当选择50Ω时,衰减倍数会多衰减一倍),测量被测电路波形;自动保存功能,防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

型  号DP6150(A/B)
带宽(-3dB)DP615070MHz
DP6150A100MHz
DP6150B200MHz
上升时间DP6150≤5ns
DP6150A≤3.5ns
DP6150B≤1.75ns
精度±2%
量程选择(衰减比)50X/500X
******差分测量电压(DC + Peak AC)50X±150V
500X±1500V
共模电压(DC + Peak AC)±1500V

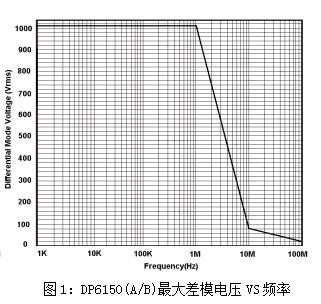

******差模电压VS频率曲线参考图1
******输入对地电压(Vrms)600V CATIII
1000V CATII
输入阻抗单端对地

5MΩ

两输入端

10MΩ

输入电容单端对地<4pF
两输入端<2pF
CMRRDC>80dB
100kHz>60dB
1MHz>50dB
噪声(Vrms)50X<50mV
500X<300mV
过载指示电压阀值50X

150

500X

1500V

延时时间探头主机9ns
BNC线(1m)5ns
带宽限制(5MHz)

≥-3dB@5MHz

过载指示灯(红灯)
过载报警声有(可选择关闭)
自动保存功能
偏置可调功能有(进入测试模式下调整)
终端负载要求

≥100kΩ

电源USB 5V/1A适配器
安全符合标准EN61010-1: 2010
EMC符合标准EN61326-1:2013  EN61000-3-2:2006+A1:2009+A2:2009  EN61000-3-3:2013

知用DP6150A差分探头(图1)
