知用CP3120电流探头
知用CP3120电流探头

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,典型精度为1%,满足大部分测试领域的需要;多款探头可供选择,方便不同量程电流测量;标准的BNC输出接口,可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

CP3120体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达5mm的导线;可以测量30A的连续电流和50A的峰值电流,提供70MHz的带宽;分辨率高达1mA;需配合CPA3000放大器同时使用。

参数型号
CP3120
量程1A/V
10A/V
最小测量电流1mA
噪声(限制带宽20MHz)≤75uArms
耦合方式AC,DC
交流耦合的低频带宽(-3dB)<7Hz
电流******值(随频率上升而下降)

量程10A/V1A/V
DC连续30A5A
RMS(正弦波)21A3.5A
峰值50A50A
终端负载要求

50Ω

延时时间电流系统15ns
BNC线1米5ns
******绝缘线电压300V CAT I

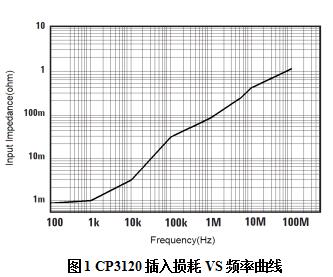

插入阻抗参考图1

知用CP3120电流探头(图1)
